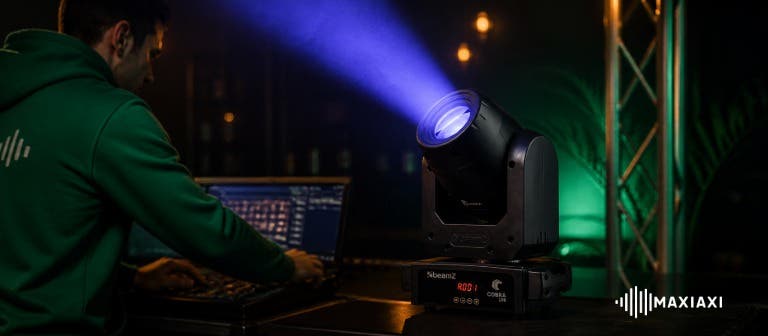

Hoe werkt een moving head?

Je ziet ze in clubs, bij DJ’s en op festivals: bewegende lichtbundels die alle kanten op gaan. Die effecten komen bijna altijd van moving heads. Supervet, maar hoe werkt een moving head nu eigenlijk van binnen? In deze blog leggen we de technische werking stap voor stap uit, in simpele taal.

Soorten moving heads: wash, spot, beam of hybride

Voordat we uitleggen hoe een moving head precies werkt en welke onderdelen erin zitten, is het goed om te weten dat er verschillende soorten moving heads zijn. De drie bekendste zijn de wash, spot en beam. De basis is hetzelfde, het verschil zit vooral in de manier waarop het licht wordt gevormd en gebundeld, bijvoorbeeld met andere lenzen en andere optische onderdelen. Ook de bundelhoek en de ingebouwde effectonderdelen spelen hierbij een grote rol.

• Wash moving head: gebruikt een brede bundelhoek om een groot oppervlak egaal uit te lichten. Vaak werkt dit type met meerdere LED’s en kleurmenging, zodat je vloeiende kleurvlakken krijgt zonder harde randen.
• Spot moving head: heeft een smallere en scherper afgebakende lichtbundel. Dit type gebruikt vaak lenzen, gobowielen en een focusfunctie om patronen scherp te projecteren op een vloer, muur of podium.
• Beam moving head: maakt een extreem smalle, krachtige lichtstraal met een kleine bundelhoek. Door de geconcentreerde lichtbundel zie je de straal vooral goed in combinatie met rook of haze.

Naast bovenstaande is er ook nog de Hybride moving head, deze combineert functies van meerdere types, bijvoorbeeld spot en beam. Dit type heeft vaak extra optiek, zoom, gobowielen, prisma’s en focusmogelijkheden om snel tussen verschillende effecten te wisselen.

Technisch gezien werken deze moving heads dus niet compleet anders, maar de interne opbouw verschilt wel per type.

Welke onderdelen zitten in een moving head?

Van buiten zie je vooral de kop die draait. Van binnen zit veel meer. In de schematische afbeelding hieronder zie je de belangrijkste onderdelen van een moving head bij elkaar. Zo wordt in één oogopslag duidelijk hoe de lichtbron, lenzen, wielen en motoren samenwerken om jouw lichtshow te maken.

Dit zijn de belangrijkste onderdelen:

1. Lichtbron: moving heads gebruiken vaak krachtige LED’s of gasontladingslampen. LED’s zijn energiezuinig en handig voor kleurenmenging, terwijl gasontladingslampen vooral veel lichtopbrengst geven. Soms wordt één witte LED gebruikt met kleurfilters ervoor.
2. Bewegingsmechanisme (Pan & Tilt): dankzij deze motoren beweegt de kop, meer hierover lees je verderop in deze blog.
3. Optisch systeem (Lenzen en spiegels): deze onderdelen vormen de lichtbundel. Daarmee maak je bijvoorbeeld een strakke beam, een spot of juist een brede wash.
4. Effecten: afhankelijk van het model heb je extra’s zoals gobo’s voor patronen, kleurenwielen of RGBW-kleurenmenging en prisma’s die de bundel opsplitsen.
5. Aansturing (DMX): via DMX vertel je de moving head wat hij moet doen. Denk aan positie, kleur, dimmer en effecten, live of via een geprogrammeerde show.
6. Stroomvoorziening: de vaak wat goedkopere moving heads voor thuisgebruik hebben vaak een IEC-aansluiting. Professionele moving heads gebruiken vaker Powercon, omdat deze aansluiting stevig vastklikt en beter geschikt is voor intensief gebruik.

Hoe werken pan en tilt bewegingen bij een moving head?

Pan en tilt zijn de twee bewegingen die een moving head z’n lichtbundel laten richten. Daardoor kun je het licht niet alleen aan en uit zetten, maar ook echt sturen naar precies de plek waar jij het wilt hebben.

• Pan (horizontaal): dit is de draaibeweging van links naar rechts. De kop draait op de basis, zodat je een groot deel van de ruimte kunt afzoeken. Bij veel moving heads is het pan-bereik ongeveer 540 graden. Dat betekent dat hij meer dan één rondje kan maken, wat handig is voor snelle bewegingen en vloeiende overgangen.
• Tilt (verticaal): dit is de kantelbeweging van boven naar beneden. De kop draait hierbij om zijn eigen as. Vaak is dit bereik rond de 270 graden, waardoor je zowel laag over het publiek als hoog richting plafond of achterwand kunt richten.

Hoe krijgt hij die beweging?

• Motoren: in de moving head zitten motoren die de bewegingen soepel en precies aansturen. Pan wordt geregeld vanuit de basis, tilt vanuit de kop.
• Aansturing (DMX): via DMX stuur je de moving head aan vanaf een lichtcontroller. Elk DMX-kanaal bedient één functie. Zo heb je een kanaal voor de pan-beweging (links/rechts), een kanaal voor de tilt-beweging (omhoog/omlaag).
• Positie: door pan en tilt te combineren bepaal je de exacte plek waar de lichtbundel terechtkomt. Dat geeft je veel meer mogelijkheden dan met een vaste lamp. Je kunt bijvoorbeeld de hele zaal “scannen”, een spotlight precies op een artiest zetten of het licht laten meebewegen met een drop in de muziek.

Kleur, gobo en prisma: wat gebeurt er in de lichtbundel?

Een moving head beweegt niet alleen. In de kop zitten ook onderdelen die het licht veranderen. Daarmee maak je kleurwissels, patronen en extra effecten die je show een stuk leuker maken.

• Kleurenwiel: de bundel gaat door kleurfilters in een draaiend wiel. Zo wissel je snel van kleur, bijvoorbeeld van groen naar blauw of van rood naar paars.
• Gobo: een gobo is een schijfje met een patroon. Draai je die in de bundel, dan projecteer je vormen op de vloer, muur of in rook.
• Prisma: een prisma splitst één bundel op in meerdere stralen. Zo krijg je in één keer een voller effect, vooral in combinatie met rook of haze.
• Dimmer en strobe: hiermee bepaal je hoe fel het licht is en kun je flitsen maken. Handig voor accenten en drops.
• Focus en zoom: met focus maak je een patroon scherp of juist wat zachter. Met zoom bepaal je hoe breed de bundel is, van strak en smal tot breed.

Hoe wordt een moving head aangestuurd?

Een moving head wordt aangestuurd via een signaal van een DMX-controller, een automatisch programma of de ingebouwde microfoon voor geluidsgestuurde werking. Dit signaal komt binnen op de interne printplaat, die de informatie omzet in concrete opdrachten voor de motoren en effectwielen, zoals pan en tilt bewegingen, kleurwissels, gobo’s en lichteffecten.

Gebruik je de DMX-modus, dan wordt elke functie aangestuurd via een apart DMX-kanaal. Afhankelijk van het model gebruikt een moving head bijvoorbeeld 6, 8 of 12 DMX-kanalen voor beweging, kleuren, dimmer, stroboscoop en extra effecten. Al deze functies bedien je dan afzonderlijk vanaf de DMX-controller, waarbij het belangrijk is dat de controller voldoende DMX-kanalen heeft om de moving head volledig te kunnen aansturen.

Kies je moving head

Nu je weet hoe een moving head werkt, wordt kiezen ook een stuk makkelijker. Let vooral op het type lichtbundel (beam, spot of wash), de effecten die je wilt gebruiken en hoe je hem wilt aansturen, bijvoorbeeld via DMX of een automatisch programma. Zo haal je het maximale uit je lichtshow, zonder dat je verdwaalt in technische termen. Wil je hulp bij het kiezen van de juiste moving head voor jouw ruimte of feestje? Neem gerust contact op met onze productspecialisten, ze denken graag met je mee.
